Ako si vyberiem správny krokový motalebo s vysokým krútiacim momentom pre moju aplikáciu?

Výber optimálneho krokového motora s vysokým krútiacim momentom je kritickým technickým rozhodnutím, ktoré priamo ovplyvňuje výkon, spoľahlivosť a nákladovú efektívnosť aplikácie. Na rozdiel od štandardných štandardných komponentov, tieto motory nie sú univerzálnym riešením. Tento proces si vyžaduje dôkladné preskúmanie charakteristík motora a hlboké pochopenie požiadaviek aplikácie.

Pochopenie základných princípov krokové motory s vysokým krútiacim momentom

Predtým, ako sa ponoríme do výberových kritérií, je nevyhnutné pochopiť, čo odlišuje krokový motor s vysokým krútiacim momentom. Krokový motor v zásade premieňa elektronické impulzy na presné mechanické pohyby hriadeľa. Označenie „vysoký krútiaci moment“ sa vzťahuje na motory skonštruované tak, aby poskytovali výrazne vyššiu rotačnú silu pri nízkych rýchlostiach v porovnaní s ich štandardnými náprotivkami. Vďaka tomu sú nepostrádateľné v aplikáciách, kde sa vyžaduje vysoká prídržná sila alebo schopnosť presne premiestňovať ťažké bremená. Výstupný krútiaci moment je primárne funkciou fyzickej veľkosti motora, vnútorného magnetického dizajnu a prúdu dodávaného jeho ovládačom. Tento vzťah medzi fyzickým dizajnom a elektrickým príkonom je základným kameňom výberu správneho motora. Dodávateľ, ktorý ponúka prispôsobenie, chápe, že dosiahnutie správnej rovnováhy je prvoradé, pretože každý model možno prispôsobiť špecifickým požiadavkám zákazníka, čím sa zabezpečí, že každý komponent je navrhnutý s ohľadom na presné špecifikácie.

Rámec pre výber krok za krokom

Proces výberu možno rozdeliť na systematické hodnotenie požiadaviek vašej aplikácie v porovnaní s možnosťami motora.

1. Definujte mechanické požiadavky vašej aplikácie

Prvým a najdôležitejším krokom je kvantifikovať mechanické nároky vášho systému. To zahŕňa výpočet potrebného zaťaženia, rýchlosti a presnosti.

Požiadavky na krútiaci moment: Toto je najkritickejší faktor. Musíte určiť obe prídržný moment , čo je krútiaci moment, ktorý môže motor vyvinúť, keď stojí a je pod napätím, a dynamický krútiaci moment potrebné na zrýchlenie a presun nákladu. Dynamický krútiaci moment musí byť dostatočný na prekonanie zotrvačnosti záťaže a akéhokoľvek trenia prítomného v systéme. Podcenenie krútiaceho momentu je bežnou príčinou zlyhania motora, čo vedie k vynechaniu krokov, zastaveniu a nadmernej tvorbe tepla. Vždy je rozumné zahrnúť bezpečnostnú rezervu, zvyčajne 20-30%, nad vami vypočítaný maximálny krútiaci moment. To zaisťuje spoľahlivú prevádzku v premenlivých podmienkach a predlžuje životnosť motora.

Požiadavky na rýchlosť: Rozsah prevádzkových otáčok vašej aplikácie je životne dôležitý, pretože výstupný krútiaci moment motora je nepriamo úmerný jeho rýchlosti. So zvyšujúcou sa rýchlosťou otáčania klesá dostupný krútiaci moment, vzťah graficky znázornený a krivka krútiaceho momentu a rýchlosti . Aplikácia vyžadujúca vysoký krútiaci moment pri vysokých rýchlostiach bude vyžadovať väčší, výkonnejší motor alebo úplne inú technológiu. Musíte určiť maximálnu rýchlosť, pri ktorej musí vaša aplikácia bežať, a overiť, či motor dokáže dodať potrebný krútiaci moment pri tejto rýchlosti zo svojej krivky krútiaceho momentu a rýchlosti.

Rozlíšenie a presnosť: Požadované pozičné rozlíšenie ovplyvní výber uhla kroku. Štandardné motory majú uhol kroku 1,8 stupňa (200 krokov na otáčku), zatiaľ čo modely s vysokým rozlíšením ponúkajú 0,9 stupňa (400 krokov na otáčku). Pre aplikácie vyžadujúce veľmi hladký pohyb a jemnejšie polohovanie, mikrokrokovanie ovládače možno použiť na elektronické rozdelenie týchto základných krokov, ale je dôležité poznamenať, že mikrokrokovanie môže mierne znížiť dostupný krútiaci moment. Požadovaná presnosť bude diktovať potrebnú úroveň ovládania a typ technológie ovládača.

2. Určite fyzické a environmentálne obmedzenia

Motor musí fyzicky zapadnúť do vášho dizajnu a prežiť svoje prevádzkové prostredie.

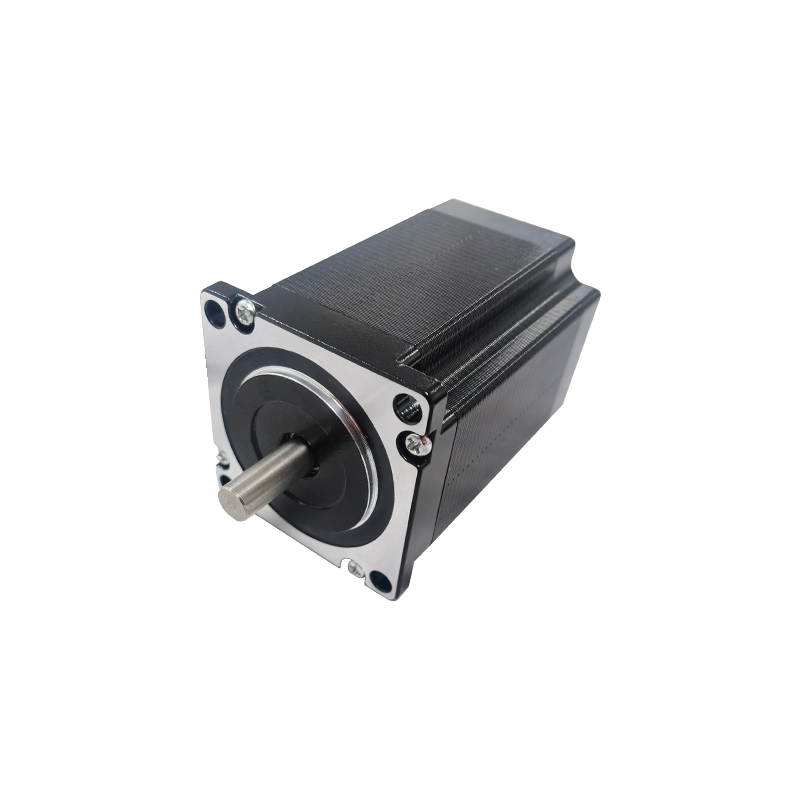

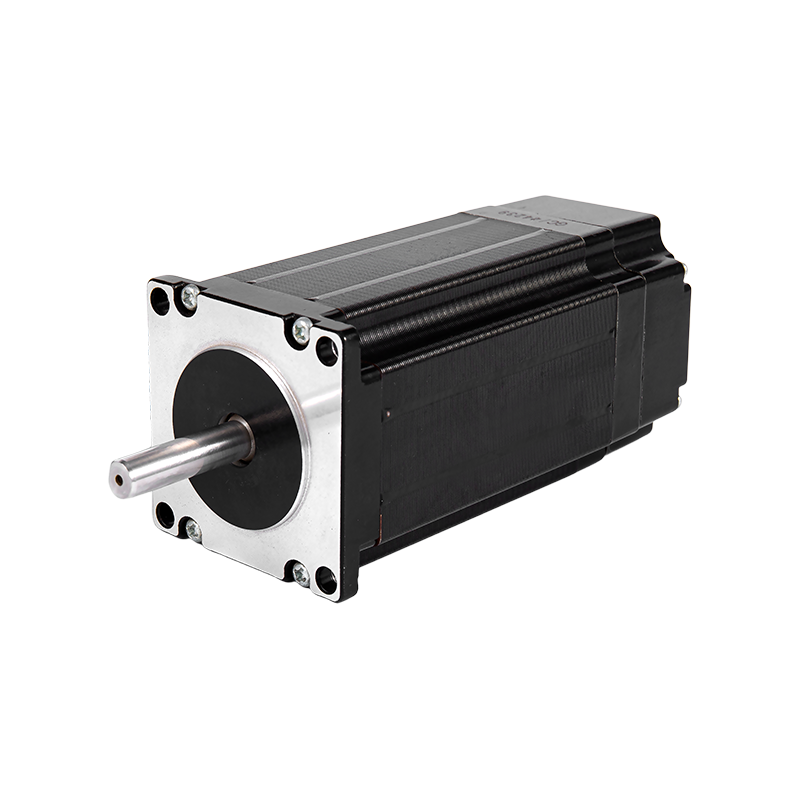

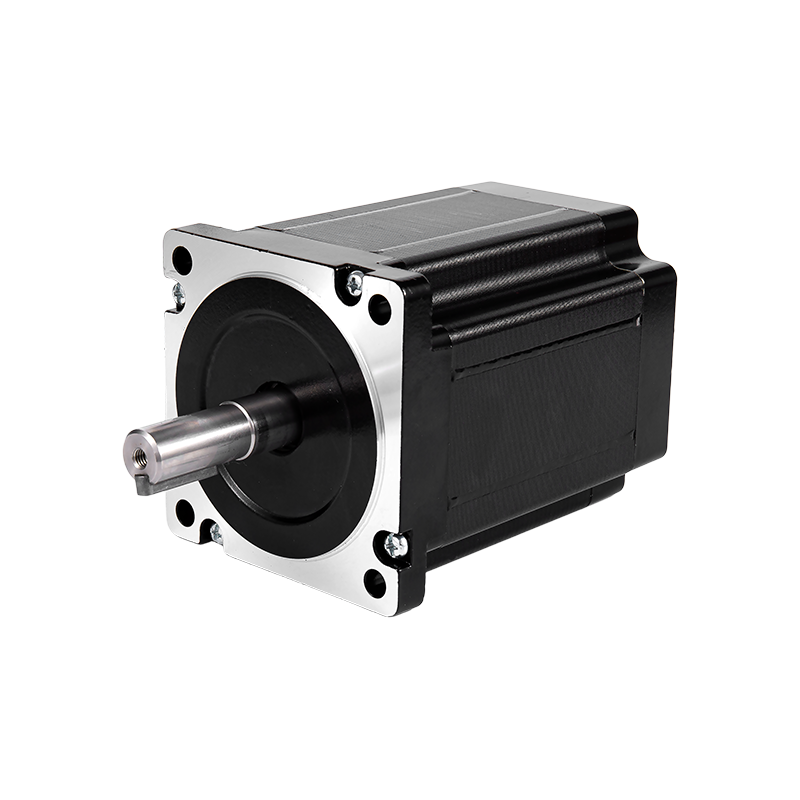

Veľkosť a montáž (veľkosť rámu NEMA): Fyzické rozmery motora sú často štandardizované podľa Veľkosti rámu NEMA (napríklad NEMA 17, NEMA 23 alebo NEMA 34). Väčšia veľkosť rámu vo všeobecnosti umožňuje vyšší výkon krútiaceho momentu. Musíte vybrať veľkosť rámu, ktorá vyhovuje vášmu mechanickému dizajnu a poskytuje potrebné montážne rozhranie. Okrem toho môže byť hmotnosť motora problémom pri prenosných alebo vertikálne sa pohybujúcich aplikáciách.

Podmienky prostredia: Prevádzkové prostredie výrazne ovplyvňuje výber motora a životnosť. Zvážte faktory, ako je teplota okolia, prítomnosť nečistôt, vlhkosť a vibrácie. Štandardné motory sú vhodné pre benígne prostredia, ale aplikácie v zdravotníckych zariadení or laboratórne zariadenia môže vyžadovať komponenty kompatibilné s čistými priestormi. Náročné prostredia, ako napríklad tie, ktoré sa nachádzajú v automobilových strojoch alebo vonkajších priemyselných prostrediach, si vyžadujú motory so špecifickými vlastnosťami triedy ochrany proti vniknutiu (IP). na ochranu pred prachom a vlhkosťou. Vysoké okolité teploty môžu vyžadovať motor s izoláciou vyššej teplotnej triedy alebo nútené chladenie, aby sa zabránilo demagnetizácii vnútorných magnetov.

3. Vyberte vhodné elektrické komponenty

Krokový motor nefunguje izolovane; je súčasťou systému. Výber ovládača a napájacieho zdroja je neoddeliteľnou súčasťou dosiahnutia požadovaného výkonu.

Výber vodiča: Ovládač je elektronický ovládač, ktorý prevádza impulzné signály z indexéra alebo ovládača pohybu na prúd posielaný do vinutí motora. Menovitý prúd vodiča musí zodpovedať alebo prekročiť fázový prúd motora. Výber ovládača, ktorý podporuje mikrokrokovanie môže výrazne zlepšiť plynulosť pohybu a znížiť počuteľný hluk. Okrem toho moderné meniče často obsahujú pokročilé algoritmy na minimalizáciu rezonancie a optimalizáciu výkonu krútiaceho momentu v celom rozsahu otáčok. Synergia medzi motorom a vodičom je taká dôležitá, že úzke pracovné partnerstvo s vaším dodávateľom môže viesť k celkovému riešeniu, ktoré kombinuje inováciu s praktickým výkonom.

Požiadavky na napájanie: Napájací zdroj musí poskytovať napätie a prúd schopný poháňať motor na požadovanej úrovni výkonu. Všeobecným pravidlom je, že vyššie napájacie napätie umožňuje motoru dosiahnuť vyššie otáčky bez drastickej straty krútiaceho momentu. Napájací zdroj musí byť dimenzovaný tak, aby dodával prúd potrebný pre vinutia motora, najmä v podmienkach špičkového zaťaženia. Poddimenzovaný zdroj napájania povedie k problémom s výkonom a potenciálnemu zlyhaniu.

4. Zvážte optimalizáciu výkonu a zabezpečenie kvality

Okrem základných špecifikácií prispieva k dlhodobému úspechu integrácie niekoľko faktorov.

Dôležitosť kontroly kvality: Spoľahlivosť pohybového systému závisí od konzistencie a trvanlivosti jeho komponentov. Robustný Systém kontroly kvality je neobchodovateľné pre zabezpečenie dobrej a stabilnej kvality. To znamená, že každý motor by mal fungovať identicky podľa svojich špecifikácií, dávku po dávke. Nekonzistentnosť vo výrobe môže viesť k poruchám v teréne, prestojom a zvýšeným nákladom. Pri hodnotení dodávateľov by mal byť prvoradým hľadiskom ich záväzok zabezpečiť kvalitu.

Hodnota komplexného dodávateľa: Získavanie komponentov od viacerých dodávateľov môže spôsobiť problémy s kompatibilitou a logistickú zložitosť. Spolupráca s dodávateľom, ktorý ponúka celú sériu produktov, predstavuje značnú výhodu, čo umožňuje získať skúsenosti s obstarávaním na jednom mieste. To platí najmä vtedy, keď projekt zahŕňa doplnkové výrobné možnosti, ako sú napríklad zákazkové kryty cez tlakové liatie alebo špecializované káblové zväzky . Jedno kontaktné miesto pre kompletnú mechatronickú zostavu zefektívňuje dodávateľský reťazec a zabezpečuje lepšiu integráciu medzi dielmi.

Zhrnutie kľúčových parametrov výberu

Nasledujúca tabuľka zjednocuje hlavné faktory, ktoré je potrebné zvážiť počas výberového procesu.
