Krokové motory s vysokým krútiacim momentom: Komplexný sprievodca

Krokové motory predstavujú základný kameň moderného riadenia pohybu, ponúkajú presné polohovanie a opakovateľnosť bez potreby zložitých systémov spätnej väzby. Tieto bezkomutátorové synchrónne elektromotory premieňajú digitálne impulzy na presné mechanické rotácie hriadeľa, ktoré sa pohybujú v diskrétnych krokoch. Táto vlastnosť ich robí nenahraditeľnými v aplikáciách od spotrebnej elektroniky až po sofistikované priemyselné stroje. Ak však aplikácie vyžadujú nielen presnosť, ale aj značnú silu na premiestňovanie ťažkých bremien, prekonávanie trenia alebo udržiavanie polohy pod tlakom, štaardný krokový motor sa môže ukázať ako nedostatočný. Tu je kategória krokové motory s vysokým krútiacim momentom sa stáva kritickým.

V kontexte krokových motorov sa „vysoký krútiaci moment“ vzťahuje na schopnosť motora generovať vyššiu rotačnú silu v porovnaní so štandardnými motormi podobnej fyzickej veľkosti alebo konštrukcie. Krútiaci moment je základným meradlom sily motora, ktorý určuje, koľko zaťaženia môže zrýchliť, riadiť a udržať v pokoji. Pri náročných aplikáciách nemožno preceňovať dôležitosť vysokého krútiaceho momentu. Napríklad v robotike je vysoký krútiaci moment nevyhnutný pre kĺbové ovládače, ktoré musia uniesť hmotnosť robotického ramena a jeho užitočného zaťaženia. Pri CNC obrábaní zaisťuje, že rezný nástroj sa môže presne pohybovať materiálom bez toho, aby sa zastavil. v podstate krokové motory s vysokým krútiacim momentom premosťujú medzeru medzi potrebou presnej presnosti a požiadavkou na značný mechanický výkon , čo umožňuje inovácie v oblastiach, ktoré vyžadujú oboje.

Pochopenie krokových motorov

Aby sme plne ocenili výhody krokových motorov s vysokým krútiacim momentom, musíme najprv pochopiť základné princípy, ktorými sa riadia všetky krokové motory. Na rozdiel od štandardných jednosmerných motorov, ktoré sa otáčajú nepretržite, keď je aplikované napätie, sa krokový motor pohybuje v pevných uhlových prírastkoch známych ako kroky. Vnútorná konštrukcia motora pozostáva zo stacionárnej časti (stator) s viacerými elektromagnetickými cievkami a rotačnej časti (rotor), ktorá zvyčajne obsahuje permanentné magnety alebo magneticky priepustné jadro. Nabudením cievok statora v špecifickej sekvencii sa vytvorí magnetické pole, ktoré pritiahne rotor, čo spôsobí jeho vyrovnanie s poľom, a teda otočenie o presný uhol s každým impulzom prijatým z regulátora.

Existuje niekoľko základných typov krokových motorov, z ktorých každý má odlišné prevádzkové charakteristiky. Krokové motory s permanentným magnetom (PM). majú rotor s permanentnými magnetmi, poskytujúcimi dobrý prídržný moment a relatívne veľký uhol kroku, ale často ponúkajú nižšie rozlíšenie a krútiaci moment v porovnaní s inými typmi. Krokové motory s premenlivou reluktanciou (VR). mať rotor z mäkkého železa, ktorý je zarovnaný s dráhou magnetického poľa s najmenšou reluktanciou (magnetický odpor); dnes sú už menej bežné. Najrozšírenejším typom, najmä vo vysokovýkonných aplikáciách, je Hybridný krokový motor . Táto konštrukcia kombinuje princípy motorov PM aj VR, využíva rotor s permanentným magnetom so zubami, ktoré interagujú s ozubeným elektromagnetickým statorom. Táto hybridná konfigurácia umožňuje veľmi malé uhly kroku, vysoký výstupný krútiaci moment a vynikajúcu presnosť polohy, čo z nej robí dominantný dizajn krokový motor s vysokým krútiacim momentom aplikácie.

Na pochopenie špecifikácií krokového motora je nevyhnutných niekoľko kľúčových pojmov. The krokový uhol definuje uhlovú vzdialenosť, o ktorú sa hriadeľ otočí pri každom jednom impulze, bežne 1,8° (200 krokov/otáčku) alebo 0,9° (400 krokov/otáčku) pre hybridné motory. Prídržný moment je maximálny krútiaci moment, ktorý môže motor vyvinúť, keď je v pokoji so svojimi vinutiami pod napätím, čo je kritická hodnota pre krokový motor s vysokým krútiacim momentom pretože to naznačuje jeho schopnosť udržať pozíciu proti vonkajšej sile. naopak, aretačný moment je moment prítomný, keď vinutia motora nie sú pod napätím, spôsobený magnetickou interakciou medzi rotorom s permanentným magnetom a statorom; to poskytuje miernu pasívnu prídržnú silu.

Čo je vysoký krútiaci moment?

Definovanie krútiaceho momentu v krokových motoroch

Z mechanického hľadiska je krútiaci moment mierou rotačnej sily pôsobiacej na objekt. Pre krokový motor je to rotačná sila, ktorú môže generovať hriadeľ motora, aby spôsobil pohyb alebo mu bránil. Je to analogické s koncepciou sily v lineárnom systéme. Vysoký krútiaci moment preto znamená schopnosť motora produkovať silnú rotačnú silu. To je prvoradé pre aplikácie, ktoré zahŕňajú zrýchlenie ťažkých bremien, hnacie mechanizmy s vysokým trením alebo udržiavanie presného polohovania pri konštantnom vonkajšom tlaku. Je dôležité rozlišovať, že a krokový motor s vysokým krútiacim momentom nie je nevyhnutne iná kategória motora, ale skôr označenie pre krokové motory skonštruované tak, aby poskytovali hodnoty krútiaceho momentu výrazne nad štandardnou základnou veľkosťou ich rámu.

Ako sa meria a špecifikuje krútiaci moment

Krútiaci moment v krokových motoroch sa zvyčajne meria v newtonmetroch (N·m) alebo uncových palcoch (oz-in). Najdôležitejšia špecifikácia krútiaceho momentu, ktorá sa nachádza v údajovom liste motora, je prídržný moment . Toto je maximálny krútiaci moment, ktorý môže motor vyprodukovať pri zastavení, keď sú jeho cievky plne pod napätím. Slúži ako primárny ukazovateľ sily motora. Ďalším rozhodujúcim zastúpením je krivka krútiaceho momentu , graf, ktorý zobrazuje dostupný krútiaci moment motora voči jeho rýchlosti otáčania. Táto krivka je životne dôležitá, pretože krútiaci moment krokového motora klesá so zvyšujúcou sa rýchlosťou v dôsledku účinkov indukčnosti a spätného EMF. Pochopenie otáčky krokového motora vs. krútiaci moment Tento vzťah je nevyhnutný pre výber motora, ktorý bude fungovať primerane v celom požadovanom prevádzkovom rozsahu aplikácie, čím sa zabezpečí, že sa nezastaví pri vyšších rýchlostiach.

Faktory ovplyvňujúce krútiaci moment

Výstupný krútiaci moment krokového motora nie je pevnou hodnotou; je ovplyvnená viacerými prevádzkovými a konštrukčnými faktormi. Prúd privádzaný do vinutí motora je primárnym budičom; vyšší prúd má vo všeobecnosti za následok silnejšie magnetické pole a tým vyšší krútiaci moment až do konštrukčných limitov motora. Zásadnú úlohu zohráva aj napájacie napätie, najmä pri vyšších rýchlostiach. Vyššie napätie umožňuje rýchlejšie meniť smer prúdu vo vinutí motora, čo pomáha udržiavať krútiaci moment pri zvýšených otáčkach. Fyzický dizajn motora, vrátane kvality jeho magnetických materiálov, počtu zubov statora a vzduchovej medzery medzi rotorom a statorom, sú všetky navrhnuté tak, aby maximalizovali generovanie krútiaceho momentu. Napríklad a NEMA 23 krokový motor s vysokým krútiacim momentom bude navrhnutý s týmito faktormi optimalizovanými tak, aby poskytoval väčší krútiaci moment ako štandardný motor NEMA 23.

Výhody krokových motorov s vysokým krútiacim momentom

Hlavnou výhodou použitia a krokový motor s vysokým krútiacim momentom je výrazné zvýšenie mechanického výkonu dostupného pre úlohy riadenia pohybu. Táto vylepšená schopnosť sa premieta do niekoľkých kľúčových výhod, ktoré sú rozhodujúce pre úspech náročných aplikácií. Najviditeľnejšou výhodou je schopnosť zvládnuť väčšie zotrvačné zaťaženia a prekonať značné trenie. V systémoch, ako sú CNC smerovače alebo automatizované dopravné pásy, musí motor nielen pohybovať hlavou nástroja alebo pásom, ale aj rýchlo zrýchľovať a spomaľovať hmotu. Motor s nedostatočným krútiacim momentom by sa pri takýchto požiadavkách zastavil alebo stratil kroky, zatiaľ čo a krokový motor s vysokým krútiacim momentom poskytuje potrebnú silu na zabezpečenie spoľahlivej prevádzky, čím rozširuje rozsah možných aplikácií a zlepšuje robustnosť existujúcich.

Vylepšená presnosť a výrazné zníženie pozičných chýb sú ďalšou veľkou výhodou. Vysoká prídržný moment charakteristika týchto motorov im umožňuje udržať si svoju polohu pevne proti neočakávaným vonkajším silám alebo vibráciám. To je rozhodujúce v aplikáciách, ako je presná montáž alebo polohovanie zdravotníckych pomôcok, kde aj nepatrná odchýlka môže viesť k zlyhaniu. Okrem toho značná rezerva krútiaceho momentu pomáha predchádzať zaseknutiu, ktoré je častou príčinou stratených krokov. Stratené kroky nastanú, keď motor nevykoná prikázaný pohyb, čo vedie k hromadiacej sa chybe polohy, ktorú systém s otvorenou slučkou nedokáže rozpoznať. Tým, že pracuje dobre v rámci svojej kapacity krútiaceho momentu, a krokový motor s vysokým krútiacim momentom výrazne minimalizuje toto riziko a zabezpečuje, že skutočná poloha stroja sa vždy zhoduje so zamýšľanou polohou prikázanou ovládačom.

Napokon tieto motory ponúkajú väčšiu flexibilitu dizajnu a dlhú životnosť. Inžinieri nie sú nútení tlačiť motor na jeho prevádzkové limity, čo často vedie k prehrievaniu a zníženiu životnosti. Namiesto toho môžu vybrať a krokový motor s vysokým krútiacim momentom ktorý v rámci svojho výkonu funguje efektívne a chladne. Táto svetlá výška tiež umožňuje systémom zvládať premenlivé zaťaženie alebo neočakávané prekážky ladnejšie bez katastrofického zlyhania. Možnosť použiť kompaktnejší rám motora, ako napr NEMA 23 krokový motor s vysokým krútiacim momentom , na dosiahnutie výkonu, ktorý by si inak vyžadoval väčší, ťažkopádnejší rám, je priamou výhodou tejto technológie, ktorá umožňuje efektívnejšie a efektívnejšie mechanické konštrukcie.

Aplikácie krokových motorov s vysokým krútiacim momentom

Jedinečná kombinácia presnosti, spoľahlivosti a výkonu krokový motor s vysokým krútiacim momentoms vhodné pre širokú škálu aplikácií v mnohých priemyselných odvetviach. Ich schopnosť poskytovať riadený pohyb v diskrétnych krokoch bez spätnoväzbových senzorov zjednodušuje návrh systému a zároveň zabezpečuje presnosť.

V oblasti Robotika , tieto motory sú ovládačmi voľby pre pohyb kĺbov, najmä v robotické ramená ktoré musia zvládnuť veľké užitočné zaťaženie. The krokový motor s vysokým krútiacim momentom for robotics poskytuje potrebnú silu na presné skĺbenie končatín a chápadiel, pričom podopiera váhu samotnej ruky a predmetu, ktorý nesie. To je nevyhnutné pre úlohy od priemyselnej montáže a zvárania až po komplexnú automatizáciu laboratórií. The prídržný moment zaisťuje, že rameno môže udržiavať svoju polohu bez unášania, aj keď je zapnuté, ale nie je v pohybe.

CNC stroje predstavujú klasickú aplikáciu, kde sa nedá vyjednávať o presnosti a sile. A krokový motor pre CNC frézku aplikácie musia pohybovať rezným nástrojom cez materiály ako kov, drevo alebo plast, pričom musia naraziť na značný odpor. The krokový motor s vysokým krútiacim momentom zaisťuje presné sledovanie dráhy nástroja bez zaseknutia, ktoré by zničilo obrobok a potenciálne poškodilo stroj. Rovnaké princípy platia pre ostatné CNC zariadenia, ako sú sústruhy, plazmové rezačky a laserové rezačky, kde je konzistentný výkon rozhodujúci pre kvalitu a produktivitu.

Svet 3D tlač sa vo veľkej miere spolieha na krokové motory pre pohyb osí aj vytláčanie vlákna. S rastúcou veľkosťou a rýchlosťou tlačiarní a keďže materiály ako ABS a nylon vyžadujú väčšiu silu na pretlačenie extrudéra, dopyt po krútiacom momente stúpa. A krokový motor pre 3D tlačiarne s vysokým krútiacim momentom zabezpečuje presné zarovnanie vrstiev tým, že zabraňuje vynechaniu krokov na osiach X, Y a Z, zatiaľ čo motor extrudéra s vysokým krútiacim momentom poskytuje konzistentný tok vlákna, čo vedie k vyššej kvalite tlače a spoľahlivosti.

Priemyselná automatizácia je široká doména, kde sú tieto motory všadeprítomné. Poháňajú dopravníkové systémy baliacich strojov , aktivujte ventily a umiestnite komponenty do stroje na výber a umiestnenie . V týchto prostrediach je prvoradá odolnosť a nepretržitá prevádzka. Použitie an priemyselný krokový motor s vysokým krútiacim momentom zabezpečuje dlhodobú spoľahlivosť a schopnosť vykonávať opakujúce sa úlohy s vysokou presnosťou miliónkrát. Pre drsné prostredia, možnosti ako napr Krokový motor s vysokým krútiacim momentom IP65 alebo dokonca an Vonkajší krokový motor s krytím IP67 sú k dispozícii tak, aby odolali vniknutiu prachu a vlhkosti.

Lekárske vybavenie vyžaduje najvyššiu úroveň presnosti, čistoty a spoľahlivosti. Krokové motory s vysokým krútiacim momentom sa používajú v zariadeniach, ako sú automatické analyzátory, infúzne pumpy, chirurgické roboty a zobrazovacie zariadenia. Ich presný pohyb riadi manipuláciu so vzorkami, dávkovanie a umiestnenie senzorov a nástrojov. V mnohých prípadoch a krokový motor s nízkou hlučnosťou pre automatizáciu laboratória alebo lekárske použitie je špecifikované na zabezpečenie tichého prevádzkového prostredia. Predvídateľná povaha chodu krokových motorov v kombinácii s vysokým krútiacim momentom ich robí ideálnymi pre tieto citlivé aplikácie.

Okrem toho sa neustále objavujú špecializované aplikácie. Používajú sa v automobilové pohony pre nastavenie zrkadiel a ovládanie plynu, v tlačiarenských strojov pre presné podávanie papiera a v systémoch obnoviteľnej energie ako napr solárny sledovač krokový motor s vysokým krútiacim momentom jednotky, ktoré upravujú panely tak, aby sledovali slnko a dovnútra riadenie sklonu veternej turbíny mechanizmov.

Ako si vybrať správny krokový motor s vysokým krútiacim momentom

Výber vhodného krokový motor s vysokým krútiacim momentom pre konkrétnu aplikáciu vyžaduje systematické vyhodnotenie niekoľkých kľúčových parametrov. Nesprávny výber môže viesť k slabému výkonu, zastaveniu motora, prehriatiu alebo predčasnému zlyhaniu.

Požiadavky na krútiaci moment

Najkritickejším krokom je presné určenie požiadaviek na krútiaci moment aplikácie. To zahŕňa výpočet krútiaceho momentu potrebného na zrýchlenie zotrvačnosti nákladu a na prekonanie akýchkoľvek súvislých síl, ako je trenie alebo gravitácia. Motor musí poskytovať krútiaci moment, ktorý presahuje maximálny krútiaci moment požadovaný aplikáciou v celom rozsahu prevádzkových otáčok, ako je definované v otáčky krokového motora vs. krútiaci moment krivka. Najlepšou praxou je zahrnúť bezpečnostnú rezervu o 30 – 50 % nad vypočítanú požiadavku, aby sa zohľadnili nepredvídané premenné, ako sú zmeny trenia alebo výrobné tolerancie. Poradenstvo a graf krútiaceho momentu krokového motora pre kandidátsky motor je nevyhnutné overiť, či jeho krivka krútiaceho momentu spĺňa požiadavky aplikácie pri nízkych aj vysokých rýchlostiach.

Veľkosť motora a rám

Fyzická veľkosť motora, často štandardizovaná podľa NEMA veľkosti rámu (napr. NEMA 17, NEMA 23, NEMA 34), poskytuje všeobecnú indikáciu jeho výkonovej kapacity. A NEMA 23 krokový motor s vysokým krútiacim momentom bude typicky dodávať väčší krútiaci moment ako motor NEMA 17, zatiaľ čo a krokový motor s veľkým rámom ako NEMA 34 bude schopný dosiahnuť ešte vyšší krútiaci moment. Samotná veľkosť rámu však nie je dokonalým ukazovateľom; vnútorný dizajn a kvalita materiálov výrazne ovplyvňujú skutočný krútiaci moment. Výber musí vyvážiť požiadavku na krútiaci moment s dostupným priestorom a montážnymi obmedzeniami v stroji.

Napätie a prúd

Prispôsobenie elektrických špecifikácií motora vodičovi a napájaciemu zdroju je rozhodujúce pre dosiahnutie menovitého výkonu. Motorové aktuálne hodnotenie je maximálny prúd na fázu, ktorý dokáže zvládnuť bez prehriatia. Vodič musí byť schopný dodať tento prúd. Zásobovanie napätie je rovnako dôležité. Vyššie napätie umožňuje rýchly nárast prúdu vo vinutí motora, čo je potrebné na udržanie krútiaceho momentu pri vyšších rýchlostiach. Prevádzka motora s napájacím zdrojom, ktorý má príliš nízke napätie, bude mať za následok rýchly pokles krútiaceho momentu pri zvyšovaní rýchlosti, čo je jav jasne viditeľný na krivke krútiaceho momentu motora.

Krokový uhol

The krokový uhol určuje vnútorné rozlíšenie motora. Štandardný 1,8° motor poskytuje 200 krokov na otáčku, zatiaľ čo 0,9° motor poskytuje 400 krokov. Pre aplikácie vyžadujúce veľmi jemné polohové ovládanie, menší uhol kroku alebo použitie unášača schopného mikrokrokovanie je výhodné. Je dôležité si zapamätať, že mikrokrokovanie síce zvyšuje rozlíšenie, ale nezvyšuje výrazne presnosť; krútiaci moment vytvorený v mikrokrokovej polohe je nižší ako v úplnom kroku.

Environmentálne faktory

Na zabezpečenie spoľahlivosti je potrebné zvážiť prevádzkové prostredie. Faktory, ako je teplota okolia, prítomnosť nečistôt, ako je prach alebo vlhkosť, a vystavenie vibráciám môžu ovplyvniť výber motora. Napríklad v umývacom prostredí alebo pri vonkajšej aplikácii, an Krokový motor s vysokým krútiacim momentom IP65 alebo vyššie, aby sa predišlo poškodeniu. Vysoké okolité teploty môžu vyžadovať zníženie výkonu motora (použitie motora pod jeho špecifikáciu maximálneho krútiaceho momentu), aby sa zabránilo prehriatiu, alebo výber motora s vyššou teplotnou triedou.

Špičkové produkty krokových motorov s vysokým krútiacim momentom

Výber konkrétneho modelu zo širokej ponuky krokový motor s vysokým krútiacim momentoms môže byť skľučujúce. Nasledujúci prehľad predstavuje rad produktov kategorizovaných podľa ich typických aplikačných silných stránok, pričom zdôrazňuje kľúčové vlastnosti bez odkazovania na konkrétne značky. Tento zoznam ilustruje rozmanitosť, ktorú majú inžinieri a dizajnéri k dispozícii.

1. NEMA 17 krokový motor s vysokým krútiacim momentom: Tento kompaktný motor je pracant v aplikáciách, kde je obmedzený priestor, ale výkon nemožno ohroziť. Je mimoriadne populárny v high-end 3D tlač a automatizácia malého rozsahu. Moderné verzie ponúkajú hodnoty krútiaceho momentu, ktoré konkurujú väčším starším modelom, vďaka čomu sú ideálne pre presné prístroje a sú kompaktné robotika kĺbov.

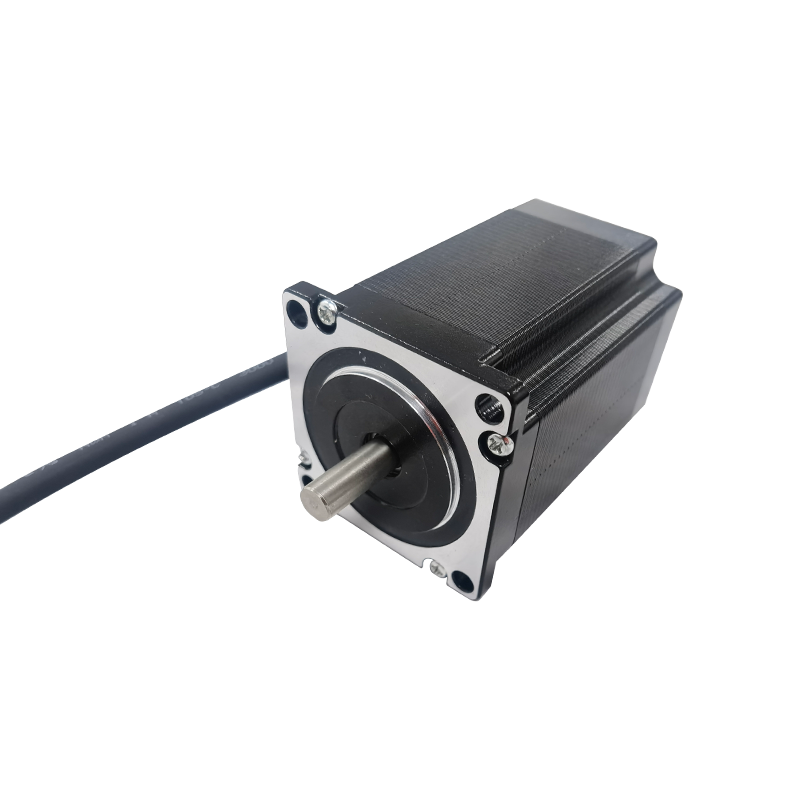

2. NEMA 23 krokový motor s vysokým krútiacim momentom: Pravdepodobne najbežnejšia veľkosť rámu pre náročné stolové aplikácie NEMA 23 krokový motor s vysokým krútiacim momentom poskytuje vynikajúcu rovnováhu medzi veľkosťou, výkonom a cenou. Je to hlavná voľba pre CNC routery , malé frézky a väčšie 3D tlačiarní . Vďaka svojej všestrannosti je vhodný pre širokú škálu priemyselná automatizácia úlohy.

3. NEMA 34 krokový motor s vysokým krútiacim momentom: Keď je potrebný značný výkon, toto krokový motor s veľkým rámom je ďalším krokom nahor. Je určený pre vysoké zaťaženie CNC stroje, priemyselné portály a automatizačné systémy, ktoré musia presúvať značné náklady. Tieto motory sú nevyhnutné pre aplikácie, kde je potrebná vysoká prítlačná sila, napríklad vo veľkom formáte tlačiarenských strojov .

4. Prevodový krokový motor: Tento typ integruje planétovú prevodovku so štandardom hybridný krokový motor . Redukcia prevodov výrazne znásobuje výstupný krútiaci moment a zároveň znižuje výstupné otáčky, čím vzniká výnimočnosť Motor s nízkymi otáčkami a vysokým krútiacim momentom . To je ideálne pre aplikácie, ako sú pohony dopravníkov, pohony ventilov a akýkoľvek systém vyžadujúci vysokú silu pri nízkych, kontrolovaných rýchlostiach.

5. Vodotesný krokový motor (IP65/IP67): Navrhnuté pre drsné prostredie, an Krokový motor s vysokým krútiacim momentom IP65 je prachotesný a chránený pred prúdom vody, vďaka čomu je vhodný na spracovanie potravín a nápojov, baliacich strojov a vonkajšie aplikácie. An Vonkajší krokový motor s krytím IP67 ponúka ešte väčšiu ochranu proti dočasnému ponoreniu, ideálne pre solárny sledovač systémy alebo poľnohospodárske zariadenia.

6. Krokový motor s vysokým krútiacim momentom v uzavretej slučke: Tento pokročilý systém kombinuje a krokový motor s vysokým krútiacim momentom s integrovaným kódovačom. Kodér poskytuje špecializovanému ovládaču spätnú väzbu v reálnom čase, čím vytvára a uzavretá slučka systém, ktorý dokáže zistiť a opraviť zmeškané kroky. Táto technológia ponúka jednoduchosť krokového motora so spoľahlivosťou a vysokorýchlostným výkonom serva, ideálne pre kritické úlohy lekárske vybavenie a vysokou priepustnosťou stroje na výber a umiestnenie .

7. Krokový motor s vysokým krútiacim momentom s integrovaným kódovačom a prevodovkou: Ide o vysoko skonštruované riešenie, ktoré v sebe spája motor, prevodovku na násobenie krútiaceho momentu a enkodér pre spätnú väzbu polohy do jednej jednotky. Toto motor s integrovaným enkodérom a prevodovkou zjednodušuje návrh a inštaláciu pre zložité pohybové úlohy, poskytuje vysoký krútiaci moment, nízku rýchlosť a istotu riadenia v kompaktnom balení pre aplikácie ako robotické ramená and automobilové pohony .

8. Ultra presný krokový motor: Tieto motory sú navrhnuté pre aplikácie vyžadujúce maximálnu presnosť a hladkosť, ako napr zdravotnícka pomôcka automatizácia výroby alebo laboratória. Často majú veľmi jemné uhly kroku a sú optimalizované pre minimálne vibrácie a hluk, kvalifikujú sa ako a krokový motor s nízkou hlučnosťou pre automatizáciu laboratória .

9. Certifikovaný krokový motor pre regulované odvetvia: Motory používané v zdravotníckych, leteckých alebo verejných zariadeniach často vyžadujú formálne certifikácie. A krokový motor s certifikáciou CE / UL / RoHS preukazuje súlad s medzinárodnými normami bezpečnosti, životného prostredia a elektromagnetickej kompatibility, čo je pre mnohých nevyhnutným predpokladom zdravotnícka pomôcka a aplikácie orientované na spotrebiteľov.

10. Vlastný hybridný krokový motor s vysokým krútiacim momentom: Pre aplikácie s jedinečnými mechanickými, elektrickými alebo environmentálnymi obmedzeniami, a vlastný hybridný krokový motor s vysokým krútiacim momentom môže byť jediným riešením. Dodávatelia môžu modifikovať štandardné návrhy špeciálnymi veľkosti hriadeľov , konektory, vinutia, povlaky alebo magnetické materiály na splnenie presných požiadaviek na výkon a tvarový faktor.

Pohon krokových motorov s vysokým krútiacim momentom

Dosiahnutie menovitého výkonu z a krokový motor s vysokým krútiacim momentom je úplne závislá od spárovania so správnou elektronikou pohonu. Samotný motor je pasívne zariadenie; vodič a napájací zdroj určujú, ako efektívne premieňa elektrickú energiu na mechanický pohyb.

Ovládače krokových motorov sú kritickým spojením medzi riadiacim signálom a motorom. Prijímajú nízkovýkonové krokové a smerové impulzy z ovládača pohybu a premieňajú ich na vysokovýkonný prúd potrebný na pohon vinutia motora. Pre krokový motor s vysokým krútiacim momentoms , výber technológie vodiča je prvoradý. Základné ovládače fungujú v režime úplného alebo polovičného kroku, čo môže byť pre niektoré aplikácie postačujúce, ale často vedie k znateľným vibráciám. Microstepping ovládače sú vysoko odporúčané. Elektronicky rozdeľujú každý celý krok na menšie mikrokroky, čo vedie k výrazne plynulejšiemu pohybu, zníženiu počuteľného hluku a zlepšenej stabilite pri nízkych rýchlostiach. Schopnosť vodiča dodávať konzistentný prúd je životne dôležitá pre udržanie krútiaceho momentu, najmä pri vyšších rýchlostiach.

Napájacie zdroje treba vyberať opatrne. Napätie napájacieho zdroja by malo byť výrazne vyššie ako menovité napätie motora, aby sa prekonalo spätné EMF generované pri rýchlosti. Bežným pravidlom je použiť napájacie napätie 5 až 20-násobok menovitého napätia motora, pokiaľ sa neprekročí maximálne menovité napätie vodiča. Napájací zdroj musí byť tiež schopný dodať prúd požadovaný motorom. Menovitý prúd (v ampéroch) napájacieho zdroja by sa mal minimálne rovnať súčtu prúdu požadovaného všetkými poháňanými motormi, aj keď sa odporúča rezerva pre špičkové požiadavky.

Riadiace signály sú digitálne príkazy, ktoré diktujú pohyb. Prevažná väčšina moderných krokových ovládačov používa jednoduché dvojsignálové rozhranie: STEP a DIRECTION. Každý impulz na riadku STEP prikáže motoru pohnúť sa o jeden krok (krok alebo mikrokrok). Frekvencia týchto impulzov určuje rýchlosť motora. Úroveň (vysoká alebo nízka) na riadku DIRECTION určuje smer otáčania. Táto jednoduchosť robí ovládanie a krokový motor s vysokým krútiacim momentom jednoduché pre mikrokontroléry a PLC.

Zapojenie a pripojenia musia byť vykonané správne, aby sa zabezpečila spoľahlivosť a zabránilo sa poškodeniu. Použitie vodičov s primeraným prierezom je nevyhnutné na zvládnutie prúdu motora bez nadmerného poklesu napätia alebo zahrievania. Pripojenie k ovládaču by malo byť bezpečné a je dobrou praxou používať tienené káble pre signály STEP a DIRECTION, aby ste ich chránili pred elektrickým šumom, ktorý môže spôsobiť nepravidelné správanie motora. Správne uzemnenie meniča, zdroja napájania a rámu motora je tiež dôležité pre stabilnú prevádzku.

Riešenie bežných problémov

Aj pri vhodne zvolenom krokový motor s vysokým krútiacim momentom a pohonného systému, počas prevádzky môžu nastať problémy. Pochopenie základných príčin bežných problémov je nevyhnutné na udržanie spoľahlivosti a výkonu systému.

Zastavenie motora je jedným z najčastejších problémov. Vyskytuje sa, keď krútiaci moment požadovaný záťažou prekročí krútiaci moment, ktorý môže motor vyprodukovať pri danej rýchlosti. Primárnou príčinou je nesprávna zhoda medzi schopnosťou motora a požiadavkami aplikácie, ktorú často odhalili otáčky krokového motora vs. krútiaci moment krivka. Zablokovanie môže byť spôsobené aj nedostatočným elektrickým napájaním. Poddimenzovaný napájací zdroj, ktorý nedokáže poskytnúť dostatočné napätie, spôsobí rýchly pokles krútiaceho momentu pri zvyšovaní rýchlosti. Podobne, ovládač nastavený na prúdový limit pod menovitým výkonom motora zabráni motoru generovať svoj plný krútiaci moment. Riešenia zahŕňajú prepočet požiadaviek na krútiaci moment s väčšou bezpečnostnou rezervou, výber motora s vyššou krivkou krútiaceho momentu, zvýšenie napájacieho napätia v rámci limitov vodiča alebo správnu konfiguráciu prúdového výstupu vodiča.

Prehrievanie je prirodzenou vlastnosťou krokových motorov, pretože odoberajú prúd, aj keď stoja. Nadmerné teplo však môže izoláciu zhoršiť a skrátiť životný cyklus krokového motora . Najčastejšou príčinou je prevádzka motora na alebo blízko jeho maximálneho menovitého prúdu počas dlhšej doby. Použitie nadmerného prúdu na dosiahnutie väčšieho krútiaceho momentu, než na aký je motor navrhnutý, bude generovať teplo. Medzi ďalšie príčiny patrí vysoká rýchlosť krokov pri nízkych rýchlostiach, kde je produkcia krútiaceho momentu vysoká, alebo nedostatočné chladenie v prostredí aplikácie. Ak chcete zmierniť prehriatie, uistite sa, že prúd vodiča je nastavený správne – často podľa menovitého prúdu motora – a nie je zbytočne vysoký. Účinné môže byť zlepšenie prúdenia vzduchu okolo motora alebo pridanie chladiča. Pre aplikácie s nepretržitou prevádzkou vyžadujúce vysoký krútiaci moment výber motora s vyšším krútiacim momentom, než je nevyhnutne potrebné, umožní jeho chod chladnejšie.

Vibrácie a hluk sú vlastné diskrétnej krokovej povahe krokových motorov, ale môžu byť problematické v presných aplikáciách. Tieto problémy sú najvýraznejšie pri nízkych rýchlostiach a pri rezonančných frekvenciách motora. Vibrácie môžu viesť k predčasnému mechanickému opotrebovaniu a znížiť presnosť polohovania v citlivých systémoch. Primárnym riešením je použitie mikrokrokovanie meničov, ktoré vyhladzujú pohyb medzi úplnými krokmi, čím výrazne znižujú vibrácie a počuteľný hluk. Mechanicky, uistenie sa, že motor je bezpečne namontovaný a správne spojený s nákladom, môže tlmiť vibrácie. Ak je rezonancia pri špecifických rýchlostiach problémom, riadiaci systém môže byť naprogramovaný tak, aby rýchlo zrýchľoval cez tieto rýchlosti, namiesto toho, aby v nich fungoval stabilne.

Nepresné určovanie polohy v krokovom systéme s otvorenou slučkou takmer vždy označuje stratené kroky. Stáva sa to vtedy, keď sa motor nepohne do prikázanej polohy, pretože záťažový moment prekročil dostupný moment motora. Systém si nie je vedomý chyby, čo vedie k hromadiacemu sa pozičnému posunu. Hlavnou príčinou je často nedostatočný krútiaci moment, podobne ako zadrhávanie. Môže to však byť spôsobené aj náhlymi nárazovými záťažami alebo nadmernými rýchlosťami zrýchlenia, ktoré vyžadujú okamžitý krútiaci moment nad rámec možností motora. Aby sa predišlo nepresnostiam, počiatočný výber motora sa musí overiť podľa krivky krútiaceho momentu. Pre aplikácie, kde sú zmeškané kroky neprijateľné, je najrobustnejším riešením prechod na a krokový motor s vysokým krútiacim momentom s uzavretou slučkou systém. Tento systém využíva kódovač na monitorovanie polohy a automaticky opraví všetky zmeškané kroky, čím zaistí presnosť steppera so spoľahlivosťou serva.

Budúce trendy krokových motorov s vysokým krútiacim momentom

Pole krokový motor s vysokým krútiacim momentoms nie je statický; vyvíja sa, aby spĺňal požiadavky čoraz sofistikovanejšej automatizácie a presného inžinierstva. Ich budúci vývoj formuje niekoľko kľúčových trendov.

Pokroky v motorových materiáloch a dizajne vedú k neustálemu zlepšovaniu hustoty výkonu. Použitie permanentných magnetov vyššej triedy, ako je neodým, a vylepšených laminovacích ocelí pre jadrá statora a rotora, umožňuje výrobcom získať väčší krútiaci moment z danej veľkosti rámu. Tento trend smerom k miniaturizácii bez obetovania výkonu umožňuje navrhovať kompaktnejšie a výkonnejšie stroje. Výskum nových magnetických materiálov a optimalizovaných elektromagnetických geometrií sľubuje ďalšie zvýšenie účinnosti a výkonu krútiaceho momentu.

Integrácia s pokročilými riadiacimi systémami je dominantným trendom, ktorý je do značnej miery poháňaný rastúcim prijímaním uzavretá slučka technológie. Rozdiel medzi krokovým a servosystémom sa stiera krokový motor s enkodérom riešenia sú nákladovo efektívnejšie a rozšírenejšie. Budúce ovládače budú obsahovať sofistikovanejšie algoritmy, ktoré nielen korigujú chyby polohy, ale tiež aktívne tlmia vibrácie a optimalizujú spotrebu prúdu v reálnom čase na základe zaťaženia. Toto inteligentné ovládanie maximalizuje krútiaci moment motora k dispozícii pri zlepšení plynulosti a účinnosti.

The rastúci dopyt po energeticky účinných motoroch s vysokým krútiacim momentom ovplyvňuje priority dizajnu. Keďže udržateľnosť sa stáva kľúčovým inžinierskym záujmom, existuje tlak na zníženie vlastnej spotreby energie krokových motorov, ktoré zvyčajne odoberajú plný prúd aj pri zastavení. Objavujú sa nové technológie ovládačov, ktoré dokážu dynamicky znížiť prúd motora, keď je plný prídržný moment nie je potrebný, čo výrazne znižuje spotrebu energie a tvorbu tepla bez zníženia výkonu. Toto je obzvlášť dôležité pre aplikácie napájané z batérií a veľké priemyselné inštalácie, kde sú náklady na energiu značné.

Záver

Krokové motory s vysokým krútiacim momentom sú kritickou technológiou umožňujúcou široké spektrum moderných aplikácií, ktoré vyžadujú kombináciu presného polohového riadenia a značnej mechanickej sily. Z kĺbových spojov o robotické ramená k výkonným pohonom CNC routery a spoľahlivé pohony v lekárske vybavenie Tieto motory poskytujú jedinečné riešenie, ktoré vyvažuje výkon, jednoduchosť a nákladovú efektívnosť.

Efektívny výber a použitie a krokový motor s vysokým krútiacim momentom závisí od dôkladného pochopenia požiadaviek aplikácie, najmä potrebného krútiaceho momentu v celom rozsahu prevádzkových otáčok. Je nevyhnutné starostlivo zvážiť faktory, ako je veľkosť motora, elektrické špecifikácie a podmienky prostredia. Navyše dosiahnutie optimálneho výkonu nie je možné bez spárovania motora so správne zladeným driverom a napájacím zdrojom.
